Sensorex 称重传感器安装在滚筒上，可精确检测卷材的张力，设计用于闭环系统中。
为什么选择 SENSOREX
称重传感器具有最可靠的性能、最高的精度和灵敏度
极高的精度和可靠性
使用简单，易于安装
设计紧凑，适合狭窄空间
过载保护
称重传感器
用 Sensorex 停止
Sensorex
称重传感器选择指南
型号
根据机器规格选择称重传感器类型。
法兰称重传感器或带间隙孔的法兰称重传感器。
负载能力
根据卷筒纸张力和辊子重量选择电池应承受的载荷。
孔径
根据辊子的先导性选择电池孔直径。
负载能力计算
水平结果的配置不受辊子重量的影响。
当卷筒纸张力较低时，它能提供更好的精度。
F = 水平方向
水平结果的配置不受辊子重量的影响。
当卷筒纸张力较低时，它能提供更好的精度。
F = 2Tcosα
f = 下行方向
由于辊子重量的原因，向下结果的配置会增加传感器的负载。
必须在控制面板设置中取消该分量。
F = 2Tcosα + Pcosβ
f = 上升方向
上行结果的配置可减少由于辊重分量对传感器造成的负载。
必须在控制面板设置中取消该分量。
F = 2Tcosα – Pcosβ
Sensorex 型号
Sensorex 称重传感器

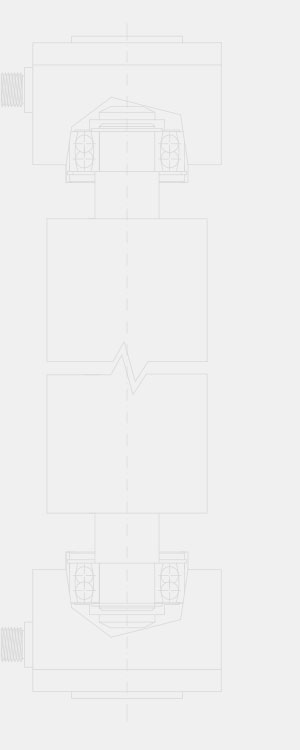

SX.CF

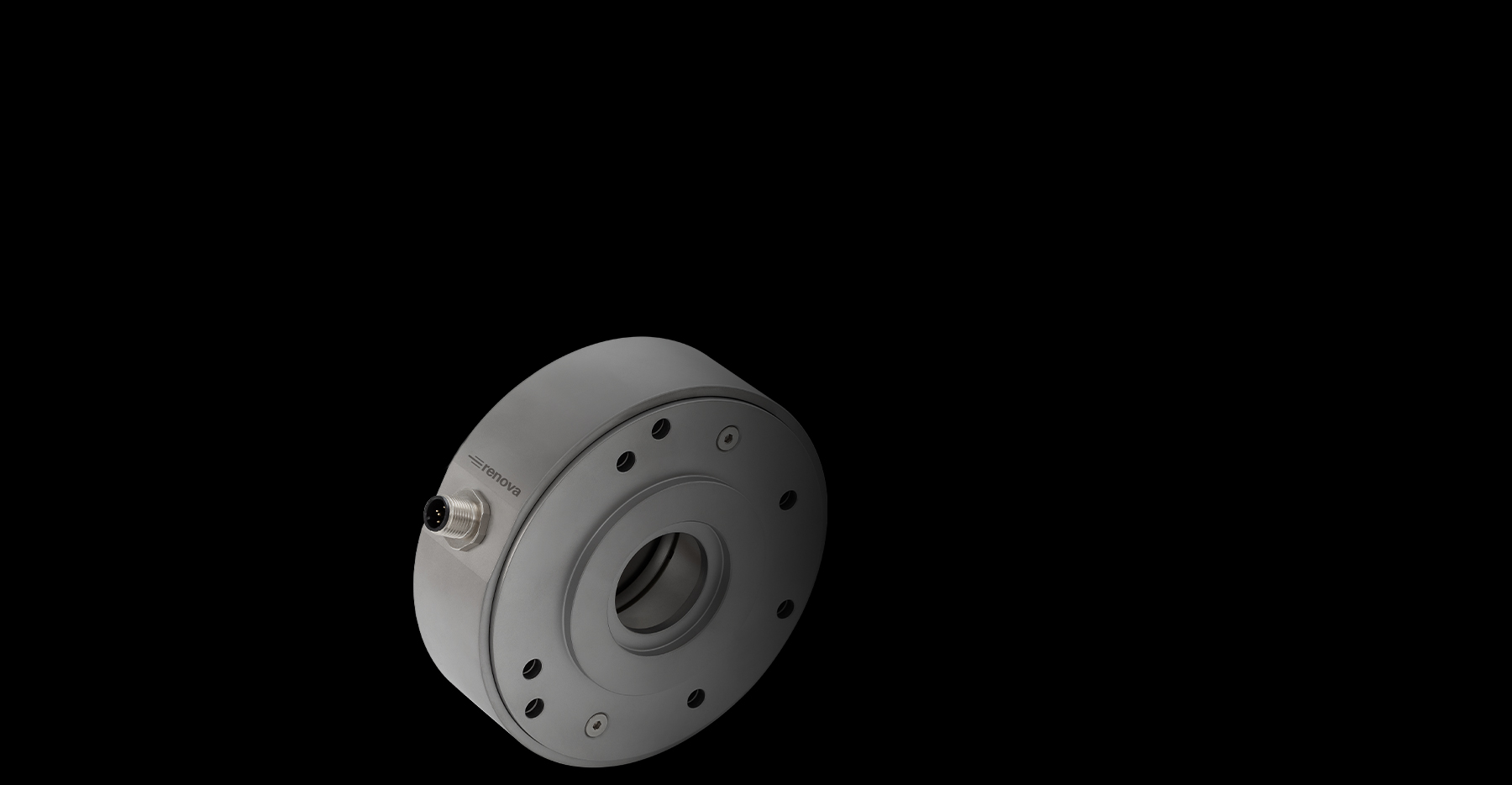

法兰式称重传感器
- 提供不同型号，负载从 50 到 4000 N 不等
- 轴直径从 15 毫米到 35 毫米
- 最大输入信号 18 VDC / 输出信号 1.8 mV
SX-CF 称重传感器还可提供集成放大器，以获得更稳定的信号或用于 5 米长的电缆> 。
- 输入信号 12 VDC / 输出信号 4 ÷ 20mA
| 载荷 [N] | Ø 轴承[mm] | |
| CX-CF.85 | 50 – 1000 | 15-35 |
| CX-CF.120 | 250-4000 | 15-35 |
| CX-CF.125 | 500 – 2500 | – |
Sensorex 称重传感器
SX-CH
带间隙孔的法兰式称重传感器
设计紧凑，非常适合在空间有限的环境中工作，传感器辊轴采用十字轴。
- 可承受 150 至 3000 N 的载荷
- 轴直径从 15 毫米到 35 毫米
- 最大输入信号 18 VDC / 输出信号 1.8 mV
SX-CH 称重传感器还可提供集成放大器，以获得更稳定的信号，或用于长度为> 5 米的电缆。
- 输入信号 12 VDC / 输出信号 4 ÷ 20mA
| 载荷 [N] | Ø 轴承[mm] | |
| CX-CH.105 | 150 – 1000 | 15-17 |
| CX-CF.125 | 150- 1500 | 15-25 |
| CX-CF.175 | 300 – 3000 | 15-35 |
Sensorex 称重传感器
SX.CB
底座式称重传感器
CB 基座称重传感器为检测高架层压板张力和需要脚踏固定的应用提供了理想的解决方案。CB 系列称重传感器具有很强的抗震性和抗过载能力，同时还具有可靠性、精确性和较长的使用寿命。安装时需要支脚支撑，根据承载负荷的不同，CB 称重传感器有铝制和钢制两种材质。CB 称重传感器尤其适用于造纸机、压光机和辊压机，也适用于需要特别小心处理层压板的工厂。可承受的载荷从 150 牛顿到 30000 牛顿不等。
Sensorex 称重传感器
SX.CCS
带传感器的悬臂称重传感器
CCS 系列传感器辊推荐用于悬臂应用中卷筒纸加工过程中的卷筒纸张力读数。CCS 传感器辊采用双金属箔传感器，可高精度检测卷筒纸张力。这样就能非常精确地读取载荷，材料在辊子上的位置也不会影响读数。辊子只需从一侧快速轻松地固定，连接器可安装在机器框架的内部或外部。可承受 50 至 500 N 的载荷。
辅助设备
RESET
放大器
数字测量放大器，用于连接两个带应变计电桥的称重传感器
复位放大器体积小巧、用户界面友好、安装简单，因此具有极高的灵活性和精确性，同时还具有较高的长期稳定性和出色的线性度。它配备了一个可编程增益的 24 位采集电路，有 3 路模拟输出连接到控制单元，还有一路数字输入用于远程复位输出。在高级模式下，可以通过键盘和显示屏对设备的所有运行参数进行编程：零点、增益（满量程，单位为工程单位）、信号滤波器的通带等；在正常运行时，显示屏会显示根据当前参数计算得出的张力测量值。
- 24 位微处理器
- 安装在 23 毫米 DIN 导轨上
- 4 位数显示
- 还可提供 RS485、CANopen 或 Profibus DPV1 DS404 接口
| 接口代码 | 描述 | |
| ADS – R | – | 标准溶液 |
| ADS – R | D | 带 RS485 接口 |
| ADS – R | P | 带 Profibus 接口 (DPv1) |
| ADS – R | P | 带 CANopen 接口 (DS4D4) |
